Редукторы червячные 2Ч-40, 2Ч-63, 2Ч-80

Описание:
Редукторы червячные одноступенчатые универсальные 2Ч-40, 2Ч-63, 2Ч-80 являются редукторами общего назначения и предназначены для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.
Подробнее:

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа с периодическими остановками и длительная до 24 часов в сутки;
• вращение валов в любую сторону;
• частота вращения входного вала не более 1800 об/мин;
• атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
• климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

 Габаритные и присоединительные размеры червячных редукторов:

Габаритные и присоединительные размеры 2Ч-40, 2Ч-63, 2Ч-80



Типоразмер редуктора

aw

A1A2A3A4B1B2B3B4HH1H2H3H4

2Ч40

40

150

140

35

105

100

164

182

120

72

180

55

30

37

2Ч63

63

180

165

42

150

125

197

219

145

82

225

59

45

40

2Ч80

80

225

185

50

180

140

212

250

165

92

267

75

50

42



Типоразмер редуктораH5L1L2L3L4L5b1b2d1d2d3d4
2Ч40
115
100
90
180
75
32
3
6
16
18
14,6
М5
2Ч63
155
145
120
220
100
36
4
8
22
28
20,2
М8
2Ч80
190
160
145
260
120
36
5
10
25
35
22,9
М8



Типоразмер редуктораd5d6d7d8d9d10h1h2l1l2l3l4l5l6
2Ч40
М5
10,5
16
23
60
13
3
6
28
28
15
15
8
72
2Ч63
М8
10,5
16
33
70
13
4
7
36
42
20
20
8
68
2Ч80
М8
12,5
18
41
90
15
5
8
42
58
20
20
8
64



Типоразмер редуктораl7l8st1



t2эвольвентные шлицы ГОСТ 6033-80объем масла,лмасса,кг
2Ч40
20
112
4
1,8
14,5
22х1,5х7Н
0,18…0,3
6,7
2Ч63
20
108
5
2,5
24
32х1,5х8Н
0,3…0,7
13,1
2Ч80
26
116
5
3
30
40х1,5х8Н
0,5…1,0
18,6

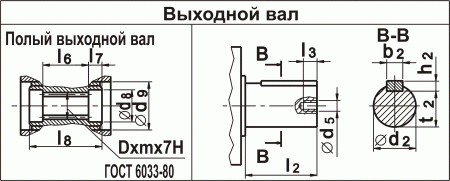

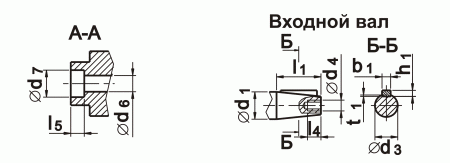

 Входной и выходной вал 2Ч-40, 2Ч-63, 2Ч-80


особенности входного и выходного вала




Варианты сборки редукторов и особенности расположения червячной пары




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕРВЯЧНОГО РЕДУКТОРА 2Ч-40, 2Ч-63, 2Ч-80:

U ном.
2Ч-40
2Ч-63
2Ч-80
U фак.
1500 об/мин.

U фак.

1500 об/мин.
U фак.
1500 об/мин.
Мт Н.м
η
Мт Н.м
η
Мт Н.м
η
8
7,75
28
0,87
7,75
105
0,89
7,75
210
0,90
10
9,75
28
0,85
9,75
100
0,88
10
190
0,89
12,5
12,25
26
0,83
12,75
93
0,88
12,25
200
0,88
16
15,5
28
0,81
15,5
110
0,84
15,5
210
0,85
20
19,5
28
0,76
19,5
104
0,83
20
210
0,83
25
24,5
26
0,73
25,5
95
0,81
25,5
210
0,82
31,5
31
32
0,70
31
116
0,74
31
260
0,77
40
39
29
0,63
39
110
0,73
39
240
0,72
50
49
28
0,60
51
100
0,68
51
240
0,71
63
64
26
0,58
63
93
0,62
64
200
0,64
80
-
-
-
83
83
0,60
83
170
0,61



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор 2Ч-80-31,5-56-2-У2 С, где:

• 2Ч - тип редуктора;
• 80 - межосевое расстояние;
• 31,5 - номинальное передаточное число;
• 56 - исполнение по варианту сборки по ГОСТ 20373-80;
• 2 - исполнение по схеме расположения червячной пары;
• У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
• С - индекс, определяющий наличие смазки "Трансол-200" в редукторе.
